Пружини с постоянна сила в метална кутия

Пружини с постоянна сила в метална кутия

Технически чертеж - Пружини с постоянна сила в метална кутия
Отворете техническата информация

Поръчайте от понеделник до четвъртък преди 15:30 ч. и петък преди 14:45 ч. и ние ще изпратим поръчката ви същия ден с очаквана доставка в рамките на 2-10 дни. Това важи за всички пружини с постоянна сила на склад

Вижте количествени отстъпки и цени, като щракнете върху количката до желания продукт.

Използвайте плъзгачите за обхват по-долу за бърза и лесна навигация.

Какво е пружина с постоянна сила?


Затворените пружини с постоянна сила могат да бъдат включени директно в конструкцията. Пружинната лента се произвежда от неръждаема лента (тип 301) и има доста постоянна сила, разпределена върху удължението. Има разлика в силата между движението на лентата навън и навътре. За да увеличите или намалите силата, е възможно да завъртите регулиращо устройство. Препоръчителното използване е такова, че минимум 1½ оборота на пружинната лента да остане на вала при пълно разтягане в приложения. Това удължава експлоатационния живот на пружината с постоянна сила.

Pokazhi poveche Pokazhi po-malko

Пазаруване по
Опции за пазаруване
F - Fitting direction
F - Посока на монтаж
Min - Мин. регулируема сила (kg)
Max - Макс. регулируема сила (kg)

Артикули 1-10 от 18

Настрой низходяща посока
Pregled na tsenite - Dobavyane v kolichkata Min
Мин. регулируема сила (kg)		 Max
Макс. регулируема сила (kg)		 E
Екстракция (mm)		 Кат. номер Наличност Tehničeski čertež Pročetete ošte 3D CAD
0,90 1,80 990,00 KF100 KF100
0,90 1,80 990,00 KF101 KF101
1,30 2,20 990,00 KF102 KF102
1,30 2,20 990,00 KF103 KF103
1,80 3,00 990,00 KF104 KF104
1,80 3,00 990,00 KF105 KF105
2,20 3,60 990,00 KF106 KF106
2,20 3,60 990,00 KF107 KF107
3,00 4,00 990,00 KF108 KF108
3,00 4,30 990,00 KF109 KF109
  1. KF100
    V naličnost: 6
    KF100
    Min - Мин. регулируема сила (kg) 0,90
    Max - Макс. регулируема сила (kg) 1,80
    E - Екстракция (mm) 990,00
  2. KF101
    V naličnost: 10
    KF101
    Min - Мин. регулируема сила (kg) 0,90
    Max - Макс. регулируема сила (kg) 1,80
    E - Екстракция (mm) 990,00
  3. KF102
    V naličnost: 10
    KF102
    Min - Мин. регулируема сила (kg) 1,30
    Max - Макс. регулируема сила (kg) 2,20
    E - Екстракция (mm) 990,00
  4. KF103
    V naličnost: 10
    KF103
    Min - Мин. регулируема сила (kg) 1,30
    Max - Макс. регулируема сила (kg) 2,20
    E - Екстракция (mm) 990,00
  5. KF104
    V naličnost: 13
    KF104
    Min - Мин. регулируема сила (kg) 1,80
    Max - Макс. регулируема сила (kg) 3,00
    E - Екстракция (mm) 990,00
  6. KF105
    V naličnost: 28
    KF105
    Min - Мин. регулируема сила (kg) 1,80
    Max - Макс. регулируема сила (kg) 3,00
    E - Екстракция (mm) 990,00
  7. KF106
    V naličnost: 11
    KF106
    Min - Мин. регулируема сила (kg) 2,20
    Max - Макс. регулируема сила (kg) 3,60
    E - Екстракция (mm) 990,00
  8. KF107
    V naličnost: 44
    KF107
    Min - Мин. регулируема сила (kg) 2,20
    Max - Макс. регулируема сила (kg) 3,60
    E - Екстракция (mm) 990,00
  9. KF108
    V naličnost: 18
    KF108
    Min - Мин. регулируема сила (kg) 3,00
    Max - Макс. регулируема сила (kg) 4,00
    E - Екстракция (mm) 990,00
  10. KF109
    V naličnost: 0
    KF109
    Min - Мин. регулируема сила (kg) 3,00
    Max - Макс. регулируема сила (kg) 4,30
    E - Екстракция (mm) 990,00
Страница
на страница
Материал

Удължител за лента от неръждаема стомана с галванизиран корпус.

Описание

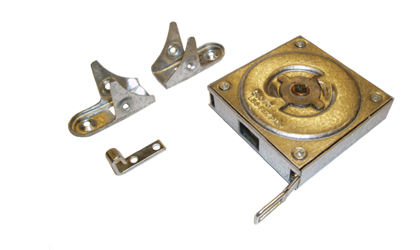

SODEMANN INDUSTRIFJEDRE A/S предлага регулируема, компактна, евтина и изключително полезна пружина с постоянна сила.

Пружината с постоянна сила е вградена в галванизирана кутия. Екстракторът е изработен от неръждаема стомана. Включена монтажна скоба. Размерите на кутията са 84 mm * 84 mm * 25 mm

Отворът в центъра е с размери 6,9 mm x 6,9 mm x 20 mm.

Ход

Всички стандартни типове имат максимално удължение от 990 mm и ефективно удължаване с постоянна сила през първите 609 mm.

Посока на навиване

KF100 е дясно навита.
KF101 е ляво навита.
Посока на навиване на пружините с постоянна сила в корпуса

Монтаж и употреба
Пружина с постоянна сила в къщата - размери
  1. Регулирането трябва да се извършва само когато лентата е удължена до максималния си ход
  2. Кутията е смазана и не изисква допълнителна поддръжка
  3. Изваждането трябва винаги да е направо - никога по начин, при който лентата се трие например в кутията
  4. Не трябва да се позволява на лентата да се връща неконтролирано в корпуса
  5. Лентата не трябва да бъде боядисана
  6. Всички настройки трябва да се извършват с 1/4 завъртане

Силата може да се увеличава и намалява чрез завъртане на регулиращия блок по посока на часовниковата стрелка или обратно на часовниковата стрелка.
