Material

Cilindǎr: Zavarena studeno formovana trǎba EN 10305-3 ST37 / S14

Butalen prǎt: C35R . Cilindǎrǎt e bojadisan v polumatovo černo, a butalnijat prǎt e obraboten s plazmen nitrid, koeto pravi povǎrhnostta izključitelno zdrava i osigurjava umerena zaštita ot rǎžda. Obrabotkata obače ne može da zameni specialna gazova pružina ot nerǎždaema stomana.

Maslo: Masloto e obiknoveno smazočno maslo, no ne e odobreno za upotreba v hranitelnata promišlenost. Razpolagame na sklad s gazovi pružini ot nerǎždaema stomana (AISI 316) s maslo ot klas za upotreba v hranitelnata promišlenost. Vižte gamata tuk.

Gaz: Azot N2 Std. Atmosfernijat vǎzduh sǎdǎrža 78,09% azot i e osnova za proizvodstvoto na azot črez destilacija na tečen vǎzduh. Azotǎt e bez miris, bez cvjat, netoksičen i nezapalim.

Nuždaete se ot versija ot nerǎždaema stomana?

Ako gazovite pružini trjabva da se izpolzvat vǎv vlažna sreda, se preporǎčvat nerǎždaemi gazovi pružini. V sredi s težki uslovija, naprimer morski ili v proizvodstvoto na hrani se izpolzvat gazovi pružini ot nerǎždaema stomana 316. Našite gazovi pružini ot nerǎždaema stomana 316 sa pǎlni s maslo za upotreba v hranitelnata promišlenost (Omnilube FGH 1046). Gazovite pružini sa odobreni ot FDA. Vižte gamata tuk.

Dopustimi otklonenija

Dǎlžina bez natovarvane ot sreda do sreda (L2): +/- 3 mm

Butalen prǎt (L1): +/- 2 mm

Sila (F): +/- 10 %

List s danni i 3D CAD

Ako iskate list s danni vǎv format PDF ili 3D CAD čertež na pružinata vǎv format .step, .iges ili .sat, te mogat da bǎdat iztegleni bezplatno, kato štraknete vǎrhu simvola 3D CAD do nomera na elementa v tablicata.

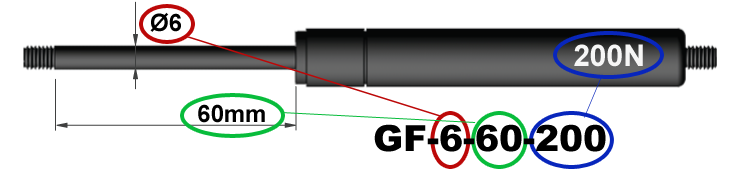

Stokov nomer

Gazovite pružini v gamata Sodemann Industrifjedre A/S se opredeljat vǎz osnova na debelinata na butalnija prǎt, hoda i silata v N.

Terminologija







Ø1

=

Diametǎr na butalnija prǎt

Ø2

=

Diametǎr na trǎbata

L1

=

Takt

L2

=

Dǎlžina bez natovarvane meždu rezbite

L3

=

Dǎlžina na trǎbata

G

=

Rezba

F

=

Sila (njuton)

K

=

Silovo sǎotnošenie

1 N

=

0,10197 kg

1 kg

=

9,80665 N

Koeficientǎt na silata e izčislena stojnost, kojato pokazva uveličenieto/zagubata na sila meždu 2 točki na izmervane.

Silata v kompresionnata gazova pružina se uveličava, kolkoto poveče se kompresira, s drugi dumi, kogato butalnijat prǎt se natiska v cilindǎra. Tova e taka, zaštoto gazǎt v cilindǎra se kompresira vse poveče i poveče poradi promeni v rabotnija obem vǎtre v cilindǎra, kato po tozi način se uveličava naljaganeto, sǎzdavašto aksialnata sila, kojato izbutva butalnija prǎt.

1. Sila pri dǎlžina pri natovarvane. Kogato pružinata e raztovarena, tja ne osigurjava sila.
2. Sila pri iniciirane. Blagodarenie na kombinacija ot sila na triene, dobavena kǎm X čisloto N, sǎzdadeno ot naljaganeto v cilindǎra, krivata jasno pokazva, če silata narastva počti vednaga štom gazovata pružina bǎde kompresirana. Sled kato trieneto bǎde preodoljano, krivata spada. Ako pružinata e bila v pokoj izvestno vreme, može otnovo da e neobhodima dopǎlnitelna sila za aktiviraneto j. Primerǎt po-dolu pokazva razlikata meždu pǎrvoto i vtoroto kompresirane na gazovata pružina. Ako gazovata pružina se izpolzva redovno, krivata na silata šte bǎde blizka do dolnata kriva. Gazova pružina, kojato e v pokoj za izvestno vreme, e po-verojatno da bǎde po-blizo do gornata kriva.
3. Maksimalna sila pri kompresija. Tazi sila ne može naistina da se izpolzva v strukturen kontekst. Silata se postiga samo kato momentna snimka, kogato neprekǎsnatijat natisk/hod spre. Vednaga sled kato gazovata pružina spre da se dviži, tja šte se opita da se vǎrne v načalnata si pozicija i sledovatelno izpolzvaemata sila e po-malka i krivata pada do točka 4.
4. Maksimalna sila, predostavena ot dadena pružina. Tazi sila se izmerva v načaloto na otkata na gazovata pružina. Tova pokazva pravilnoto izobraženie na tova kolko maksimalna sila dava dadena gazova pružina, kogato e nepodvižna v tazi točka.
5. Sila, osigurena ot gazovata pružina v tablici. Po normalni standarti silata na gazovata pružina se osigurjava ot izmervane na silata pri ostavaštite 5 mm hod sprjamo nejnoto raztegnato sǎstojanie i v nepodvižno sǎstojanie.
6. Koeficient na silata. Koeficientǎt na silata e izčislena stojnost, kojato pokazva uveličenieto/zagubata na sila meždu stojnostite v točka 5 i točka 4. Po tozi način faktor za tova kolko sila gubi edna gazova pružina pri vrǎštane ot maksimalnata si točka na hod 4 do točka 5 (maksimalen hod v raztegnato položenie – 5 mm). Koeficientǎt na silata se izčisljava črez razdeljane na silata v točka 4 na stojnostta v točka 5. Tozi koeficient se izpolzva i v obratnata situacija. Ako znaete koeficienta na silata (vižte stojnostta v našite tablici) i silata v točka 5 (silata v našite tablici), silata v točka 4 može da se izčisli črez umnožavane na koeficienta na sila po silata v točka 5.
   Koeficientǎt na silata zavisi ot obema v cilindǎra, kombiniran s debelinata na butalnija prǎt i količestvoto maslo. Toj varira ot razmer do razmer. Metalite i tečnostite ne mogat da bǎdat kompresirani i sledovatelno samo gazǎt može da bǎde kompresiran vǎtre v cilindǎra.
7. Zatihvane. Meždu točka 4 i točka 5 može da se vidi izvivka na krivata na silata. Točno v tozi moment započva zatihvaneto i ima zatihvane za ostanalata čast ot hoda. Zatihvaneto se polučava črez masloto, koeto trjabva da pronikne prez otvorite v butaloto. Črez promjana na kombinacijata ot razmeri na otvorite, količestvoto maslo i viskoziteta na masloto, zatihvaneto može da se promeni. Zatihvaneto ne može/ne trjabva da se premahva napǎlno, tǎj kato napǎlno kompresiranata gazova pružina pri vnezapno svobodno dviženie na butaloto njama da bǎde obezšumena i po tozi način butalnija prǎt može da se iztegli ot cilindǎra.

Gazovite pružini sǎdǎržat azot pod visoko naljagane. Tova e vid gaz, kojto ne može da gori ili eksplodira, nito e toksičen pri vdišvane. Pri nikakvi obstojatelstva ne trjabva da se pravjat opiti za razglobjavane ili zareždane na gazovata pružina - tova e izključitelno riskovano poradi visokoto naljagane! Ne izgarjajte, ne probivajte, ne mačkajte ili vdlǎbnete gazovata pružina i ne zavarjavajte povǎrhnostta na cilindǎra. Ne draskajte, ne bojadisvajte i ne ogǎvajte butaloto.

Nikoga ne izpolzvajte gazovi pružini kato predpazno ustrojstvo. Ako povredata na gazova pružina može da dovede do naranjavane, trjabva da se vzemat merki i da se postavi predpazno ustrojstvo. Ako njakoja konstrukcija, vključvašta gazova pružina, može da pričini naranjavane v slučaj na zaguba na gaz ot pružinata, trjabva da se izpolzva dopǎlnitelno predpazno ustrojstvo, za da se predotvrati naranjavane. V njakoi konstrukcii mogat da se izpolzvat zaključvašti trǎbi za gazovi pružini. Tova predpazva konstrukcijata v slučaj na vnezapen spad na naljaganeto v gazovata pružina. Pročetete ošte

Gazovite pružini trjabva da se sǎhranjavat i montirat s butaloto, nasočeno nadolu i pod ǎgǎl ot 45 gradusa sprjamo horizontalata. Tova e važno, tǎj kato tova montirane šte garantira, če vǎtrešnite uplǎtnenija šte ostanat smazani ot masloto vǎtre v gazovata pružina.

Ako dadena gazova pružina e montirana horizontalno ili s butalnija prǎt, obǎrnat nagore, masloto šte izteče ot uplǎtnenieto, koeto šte dovede do izsǎhvaneto mu. Tova v krajna smetka šte naruši funkcijata i uplǎtnenieto može da proteče, koeto šte dovede do zaguba na silata na gazovata pružina. Za vsjako montirane trjabva da se uverite, če njama stranično otklonenie ili drugi sili, koito da povlijajat na gazovata pružina po kakǎvto i da e način, osven svobodnoto aksialno dviženie v nadlǎžnata posoka na gazovata pružina.

Kogato gazovata pružina ne se e dvižila izvestno vreme, može da se naloži da položite malko poveče usilija, za da ja razdvižite otnovo. Tova e napǎlno normalno.

Imajte predvid sǎšto, če obiknoveno ne možete prosto da kompresirate pružina s poveče ot 200 N s rǎce.

Preporǎčitelno e pri konstrukcii s gazovi pružini da se izpolzva fizičeski stop, za da se garantira, če gazovata pružina ne e pretovarena. Fizičeskoto spirane predotvratjava natiskaneto na butalnija prǎt točno nadolu. S drugi dumi, čast ot butalnija prǎt trjabva vinagi da se vižda. Tova zapazva harakteristikite na gazovata pružina i osigurjava optimalen eksploatacionen život.

Ako vratata e fizičeski goljama i/ili težka, preporǎčvame da izpolzvate 2 gazovi pružini v konstrukcijata. V protiven slučaj ima opasnost ot izkrivjavane na konstrukcijata. Tova može da ograniči funkcionalnostta na gazovata pružina i značitelno da sǎkrati eksploatacionnija j život. V neblagoprijatni situacii može dori da razruši konstrukcijata.

Ako v konstrukcijata veče sa montirani dve gazovi pružini, vinagi se preporǎčva da gi smenjate ednovremenno. Vǎzmožno e da ima razlika v silata na stara i nova gazova pružina i tazi promjana može da dovede do neželana funkcionalnost i po-kratǎk eksploatacionen život.

Njama nužda ot smazvane na butalnija prǎt, tǎj kato gamata ot gazovi pružini ne iziskva poddrǎžka. Vǎzmožno e da zaštitite gazovata pružina s gumen silfon, ako tja šte se izpolzva v nečista sreda.

Gazovite pružini se pǎlnjat pri 20°C i sledovatelno načalnata sila se izmerva pri 20°C.

Silata šte se promenja s priblizitelno 3-3,5% za 10°C. Kolkoto po-studeno e, tolkova po-slaba stava gazovata pružina.

Našite gazovi pružini rabotjat naj-dobre pri temperaturi meždu -30° C i +80° C. Izpolzvaneto na pružinite pri temperaturi, blizki do tezi granici, šte dovede do promenena sila i ne može da se preporǎča maksimalna upotreba.

Gazovite pružini sa proektirani da izvǎršvat ne poveče ot 5 udara v minuta pri 20°C. Ako tova bǎde previšeno, šte ima akumulirane na toplina vǎtre v gazovata pružina, koeto može da dovede do tečove ot uplǎtnenijata.

Gazovite pružini šte zagubjat malko naljagane s tečenie na vremeto v sravnenie s pǎrvonačalnoto naljagane po vremeto, kogato sa bili montirani. Može da se očakva zaguba na naljagane do 10%.

Vinagi izpolzvajte vǎzmožno naj-kǎsija hod i izberete vǎzmožno naj-golemija diametǎr na cilindǎra - tova uveličava izdrǎžlivostta. Dǎlgite i tǎnki gazovi pružini šte bǎdat po-slabi ot kǎsite i široki gazovi pružini.
